RTU物聯網通訊控制板開發
一.RTU簡介
物聯網智能終端RTU(Remote Terminal Unit)是基于GPRS、CDMA 、3G/4G、NB-IoT、LoRa等通信網絡實現遠程數據采集、處理、存儲、加密和傳輸?shù)闹悄芙K端設備。
RTU的作用是在遠端控制控制現場設備，通過開關、模擬等信號傳感器等獲得的數據，轉換成可在通信媒體上發送的數據格式并傳給指定服務器或者SCADA系統的調度中心。RTU還將從中央計算機發送來得數據轉換成命令，實現對設備的功能控制。用戶可遠程通過APP/PC等途徑查看當前現場狀態數據，還可及時預警，相對于傳統的人工巡檢，大大降低了人工成本。
二.RTU構成
1.RTU硬件
RTU的硬件主要包括CPU、存儲器、以及各種輸入輸出接口等功能模塊。這些模塊被集成到電路板中，通過電路板布線完成RTU各功能模塊連接。
CPU：CPU是RTU控制器的中樞系統，負責處理各種輸入信號，經運算處理后，完成輸出。
存儲器：存儲器是RTU記憶系統，用來存儲各種臨時或永久性數據。
輸入輸出接口通常包括：開關量輸入單元、開關量輸出單元、模擬量輸入單元、模擬量輸出單元、脈沖量輸入單元、脈沖量輸出單元等。這些輸入輸出單元，就是為了連接各種傳感器和執行器，從而構成一個區域范圍內的工業設備監測和控制。
開關量輸入單元：對現場各種開關信號的采集，如觸點開關(無源)、電壓信號。采用光隔離器件，可以抵抗現場各種干擾，能夠在強電場、強磁場、多塵埃、潮濕環境下正常工作。
開關量輸出單元：用于對設備的開停及聲光報警等。
模擬量輸入單元：采用光電隔離技術，將現場各種模擬信號采集進來，既可以是4-20mA也可以是0-10V標準模擬信號;可抗工頻50Hz干擾、射頻干擾等，A/D變換精度高達16位。
模擬量輸出單元：用于閥門調節或需要PID調節的自控系統。
脈沖量輸入單元：采集脈沖信號的頻率，帶光隔。
脈沖量輸出單元：如控制步進電機等。
通訊方式：包括RS485接口、RS232接口、以太網接口、HART儀表接口等各種通訊方式。
2.RTU軟件：
軟件包括兩部分，一個是嵌入式軟件Firmware，固化在RTU控制器的FLASH中;另外一個是Software，也稱之為上位機軟件，運行于PC機，是用于對RTU控制器進行通訊、采集、控制等參數配置，是一個專用的軟件。
三.RTU基本功能
（1）數據采集：采集傳感器、計量?jī)x表、PLC等輸出數據或信號。
（2）狀態監測：監測各類設備的供電狀態、啟/停狀態、故障狀態和運行工況。
（3）圖像監視：定時或根據指令控制現場照相機拍照。
（4）遠程通信：通過GPRS、CDMA、4G、NB-IoT網絡與應用平臺遠程通信。
（5）設備控制：遠程控制設備啟動、停止；遠程設定設備工作模式。
（6）異常報警：數據/狀態異常、設備故障時，自動上傳報警信息
RTU定制開發服務
賽特網絡竭誠為廣大用戶提供物聯網智能終端RTU定制開發服務：
1.傳統產品技改：
不改變?cè)械膫鹘y(tǒng)產品功能的基礎上，為傳統的企業產品智能化升級改造提供智能化的核心通訊控制板，通訊“老板”，使“老板”數據上云，并通過云端控制“老板”，從而最小的開發成本升級現有老產品，快速插上云的翅膀，產品更快更新迭代！
通訊方式：RTU通過RS485、RS232、以太網、藍牙等通訊方式連接“老板”，并通過藍牙、WiFi、4G、LORA等方式連接云端。
全面兼容“老板”通訊協議：依據“老板”協議最小開發成本來實現產品智能化技改升級。
2.獨立智能控制終端：
根據客戶具體場景及需求，定制開發獨立的智能控制終端RTU：
（1）RTU可以內置或外置（根據實際場景配置個性天線）；
（2）RTU外觀客戶定制（提供外觀設計、開模、加工一條龍服務）；
（3）提供定制RTU專利申請服務；
賽特網絡定制開發的RTU特點：
(1)標準的編程語言環境。
(2)極強的環境適應能力，工作溫度-40℃—70℃，環境濕度5%—95%RH。
(3)極強的抗電磁干擾能力。
(4)多種標準通信協議。
(5)豐富的通信接口、支持多種通信方式、通信距離長。
(6)大容量存儲能力。
(7)實時多任務操作系統。
(8)靈活互相兼容的開放式接口
賽特網絡定制開發的RTU服務優勢：
1.平均開發經驗超過10年以上的硬件工程師團隊匠心研發；
2.不僅僅是開發一個產品，而是深諳市場硬件成本控制之道，將成品的成本核算精確到分！
3.提供多種合作開發方式及成品供貨方式（可以低至零成本開發）；
4.提供一站式RTU開發服務：方案制定、PCB設計、PCBA設計、電路板加工、成品售后等硬件開發服務，還提供對應的云端軟件開發（APP、小程序、PC端web版、數據大屏等）；

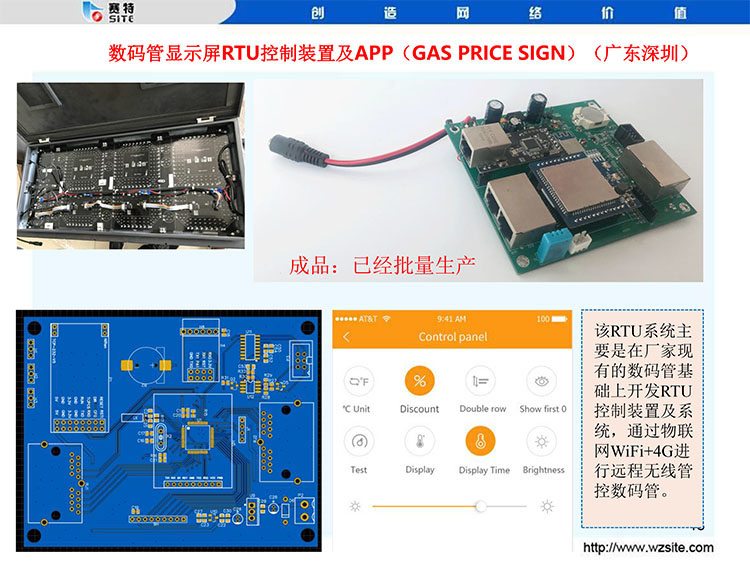

RTU定制開發案例
